Juki 8700 Elektronik Düz Makina Tablası

Juki 8700 elektronik düz makine tablası

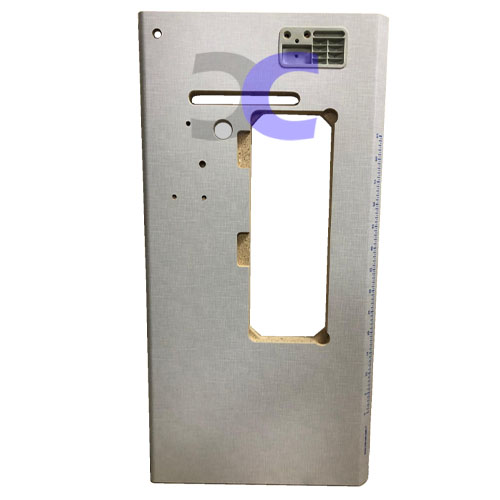

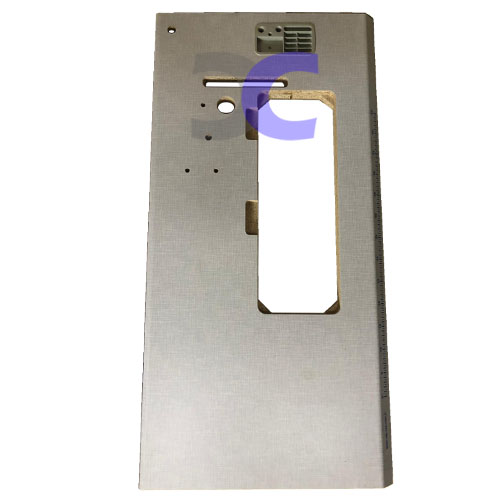

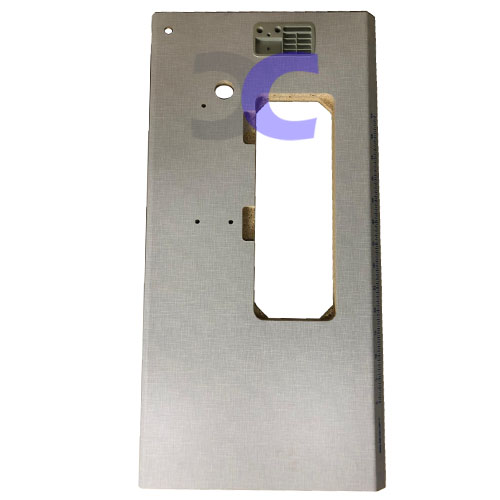

TBL-003-SS, Carioca ürün kartında Juki 8700 elektronik düz makine tablası olarak listelenir. Endüstriyel dikiş makinesinin başını sabit bir çalışma yüzeyine yerleştirmek için kullanılan tabla, başın altındaki montaj açıklığı ve taşıyıcı noktalarla birlikte değerlendirilmelidir. Juki DDL-8700 kullanım kılavuzu, makine başının tabla açıklığına yerleştirilmesini; menteşe lastikleri, destek yastıkları ve yağ karterinin konumlandırılmasını tarif eder. Bu bağlantı düzeni, tabla seçiminde yalnız dış ölçüye bakmanın yeterli olmadığını gösterir.

Atölyede kullanım

• Juki 8700 elektronik düz dikiş makinesi için yeni bir çalışma istasyonu kurarken.
• Mevcut tabla hasar gördüğünde veya makine başı çevresindeki montaj açıklığını yenilemek gerektiğinde.
• Makine başı, motor ve alt düzenin yerleşimini yeniden düzenlerken; ilgili bağlantı ve boşluklar modelle eşleştiği sürece.

Montaj öncesi kontrol

Mevcut tablanın baş açıklığını, menteşe ve destek noktalarını, yağ karteri yuvasını ve motor bağlantı düzenini ölçüp karşılaştırın. Juki 8700 ailesindeki her varyantın aynı tabla açıklığına sahip olduğunu varsaymayın; makinenizin tam modelini ve elektronik donanımını teyit edin. Kurulumdan sonra başın yatağına düzgün oturduğunu, tablanın sallanmadığını ve el çarkı ile pedala erişimin rahat olduğunu kontrol edin.
