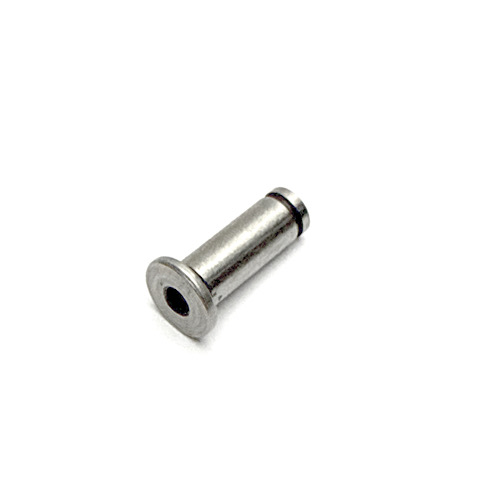

Pfaff 1245 Mafsal Pimi (Yağlı)

Pfaff 1245 ayak kaldırma mafsal pimi 91-140-359-05

Carioca stok kartı PRC 91-140-359-05’i “PFAFF 1245 mafsal pimi (yağlı)” adıyla listeliyor. PFAFF’ın 1245/1246 resmî parça listesinde bu numara, kafa parçalarının patlatılmış çiziminde üç konumda gösterilmiş. Mafsal pimi, bağlı parçaların hareketli ekleminde eksen görevi görür; ayak kaldırma bağlantısında bu eklemin doğru noktada bir arada kalmasına yardımcı olur. Ürün, mevcut bağlantıdaki aynı kodlu pimin yenilenmesi için değerlendirilmelidir.

Atölyede kullanım

• PFAFF 1245’in ayak kaldırma bağlantısını onarırken eski pimin parça kodunu ve takılı olduğu yeri parça listesiyle karşılaştırın.
• Bağlantıyı yeniden topladıktan sonra, makine kapalıyken kaldırma kolunu elle hareket ettirip eklemin takılmadan ilerlediğini kontrol edin.
• İşletmeye almadan önce baskı ayağının kalkıp indiğini ve bağlantı parçalarının çevre bileşenlere sürtmediğini kısa bir işlev kontrolüyle gözlemleyin.

Parça eşleşmesi

PFAFF belgesi 91-140-359-05’i 1245/1246 parça listesinde verir; aynı belgede listede geçerli seri başlangıcı da belirtilir. Sipariş ve montaj öncesinde makinenin tam modelini, seri numarasını ve mevcut parçanın kodunu kontrol edin; yalnızca “1245” model adına bakarak farklı seri veya alt varyantlarda uyumu varsaymayın. Çizimdeki adet bilgisi makine grubundaki parça kullanımını gösterir, satış paketindeki miktarı belirtmez. “Yağlı” ifadesi Carioca ürün adında yer alır; PFAFF parça listesi bunun yağlama biçimini açıklamaz.
