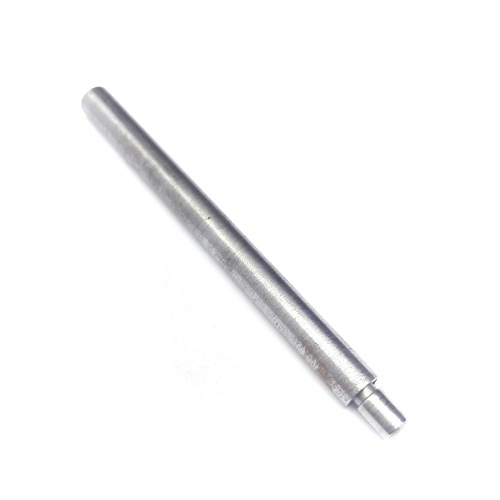

Kansai 1508-1404-2000-Bx Ayak Mili

Kansai DLR 1508 küçük baskı ayağı mili 71-542

Kansai DLR-P parça listesinde 71-542, Presser Foot Mechanism bölümünün 12-02 referansında “Presser Bar (Small)” olarak yer alır. Aynı şemada 71-544 ayrı bir “Presser Bar” parçası olarak listelendiğinden, 71-542 küçük baskı ayağı çubuğunu tanımlar; iki kod birbirinin yerine geçmez. Bu parça, baskı ayağı mekanizmasındaki doğru çubuğu parça numarasıyla ayırt etmeye yardımcı olur.

Parça eşleştirme

Değişimden önce mevcut parçanın 71-542 referansına ve şemadaki 12-02 konumuna uyduğunu kontrol edin. Ürün kartında “ayak mili” adı ile 1508-1404-2000-BX varyantı yazıyor; katalog bu varyant adını ve ölçülerini ayrıca açıklamıyor. Benzer görünümlü 71-544 ile karışmaması için sökülen parçayı ve montaj yerini teknik şemayla karşılaştırın.
