Eastman Dayama Yayı

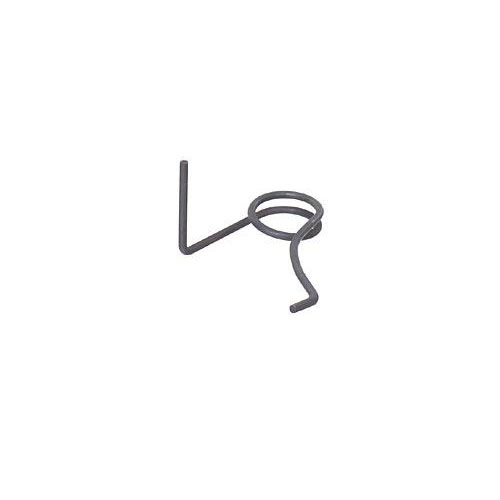

Eastman 34C10-123 dayama (kol) yayı

Eastman’ın C-1555 parça listesi 34C10-123 kodunu “Spring for Arm” (kol yayı) olarak tanımlar ve bu parçayı Lower Gear Bracket (alt dişli braketi) grubu içinde gösterir. Carioca kartındaki “dayama yayı” adıyla üretici parça kodu eşleşir. Kılavuz bu parçayı Brute 627X ve Blue Streak II 629X modellerinin parça listesinde yer verir.

Parça ve model eşleşmesi

Bakım ve özel pabuç düzeni

Eastman kılavuzu bu yay için ölçü veya yay kuvveti vermediğinden, benzer görünümlü bir parçayı ölçü tahminiyle seçmeyin. Sipariş öncesinde makinenin adını ve model numarasını kılavuzla karşılaştırın; Eastman yedek parça talebinde bu bilgilerin belirtilmesini ister.

Kılavuzdaki özel Bevel Bloc pabuç düzeninde 34C10-123 yayının alt dişli braketinden çıkarılması gerektiği belirtilir; aynı not kelepçe kolu ve 20C12-143 vidayı da listeler. Bu nedenle parçanın her pabuç ayarında takılı kaldığını varsaymayın. Bakım, ayar veya onarımdan önce makinenin güç bağlantısını kesin.
