Juki 3600 Ov Alt Lüper Kolu

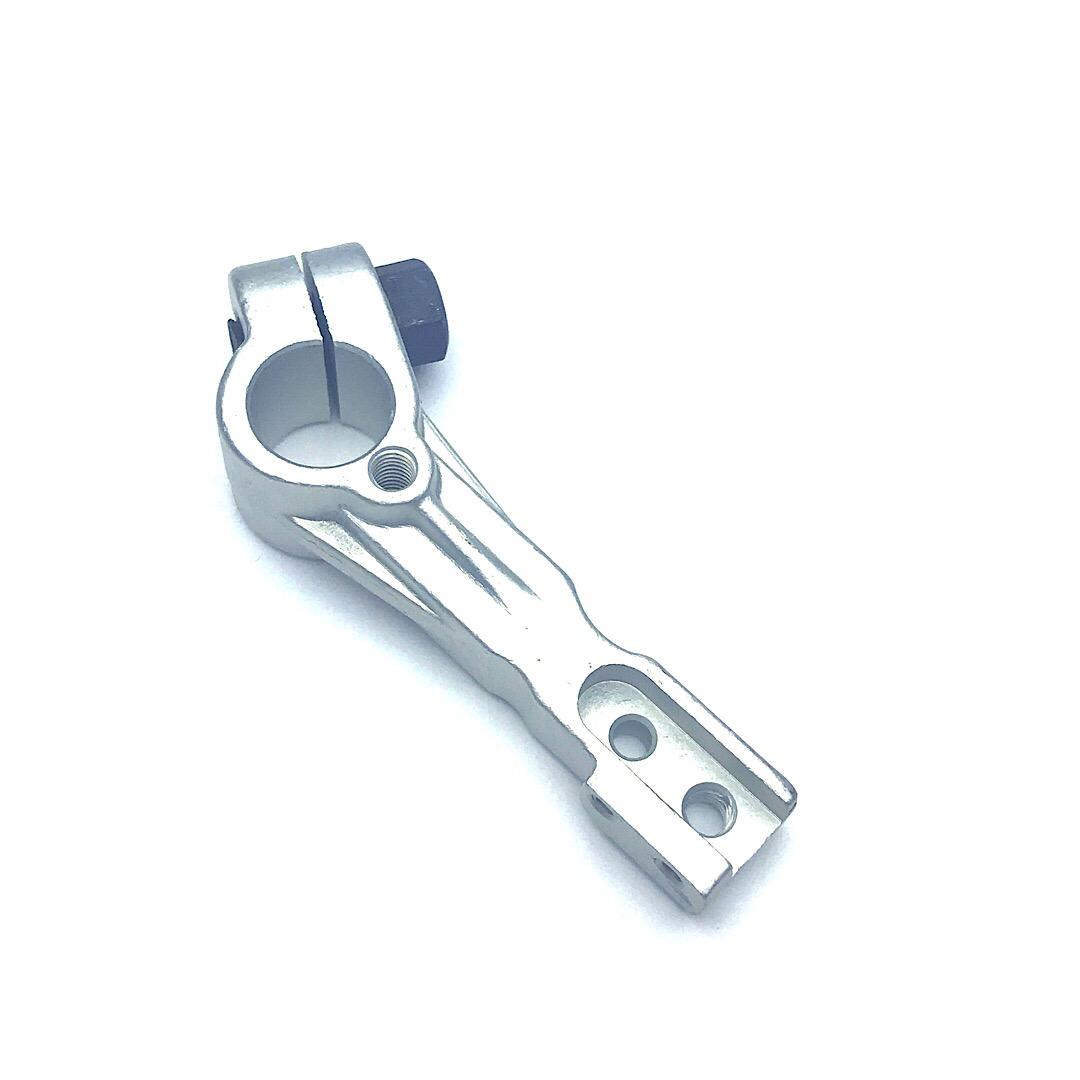

Juki 3600 alt lüper kolu 122-87306

JUKI’nin MO-3604 parça kitabında 122-87306 kodu “LOWER LOOPER ARM” olarak, alt lüper grubunun içinde listelenir. Aynı çizim ve parça tablosunda alt lüper, yaylı pim, rondela ve sabitleme vidaları da ayrı kalemlerdir. Bu nedenle 122-87306, komple lüper takımı değil, grupta tanımlanan kol parçasıdır. Parça adının işaret ettiği kullanım, makinenin alt lüper mekanizmasındaki kolun yenilenmesidir; katalog malzeme, ölçü veya aşınma ömrü belirtmez.

Katalog ve model kapsamı

JUKI parça kitabı MO-3604, MO-3614 ve MO-3616 modellerini kapsar ve bu kodu aynı alt lüper grubunda gösterir. Carioca kartı ürünü PRC markasıyla, “Juki 3600” adı ve 3600-6700 lüper mekanizması kategorisi altında listeliyor. Ancak bulunan JUKI kitabı 6700 modellerini kapsamıyor; bu nedenle ürünün tüm 3600/6700 alt sınıflarıyla uyumlu olduğu sonucu çıkarılamaz. Makinenin tam model ve alt sınıfını, mevcut parçanın üzerindeki numarayla karşılaştırın.

Değişim öncesi kontrol

• Parça çiziminde 122-87306 satırını ve alt lüper grubundaki yerini doğrulayın.
• Pim, rondela ve vidaları ayrı parça kalemleri olarak kontrol edin; bunların bu ürünle birlikte verildiği varsayılmamalıdır.
• Montajdan sonra lüper zamanlaması ve açıklık ayarını ilgili modelin servis talimatına göre kontrol ettirin; başka modelin ölçüsünü aktarmayın.
