Kansai 1508 Merdane Kaldırma Kolu

02-408 Kansai DLR 1508 arka çekici kaldırma kolu

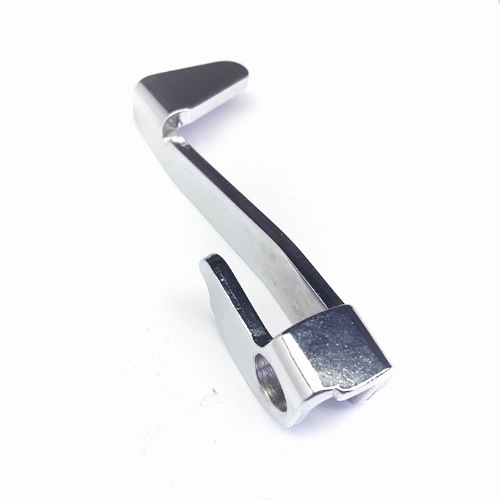

Carioca kartı 02-408’i “merdane kaldırma kolu” olarak adlandırıyor. Kansai’nin DLR 1508P/PR parça kitabında aynı kod, arka çekici mekanizmasının 17-05 referansında “elle kaldırma” kolu olarak listelenir. Aynı çizimde 02-219 da ayrı bir arka çekici kaldırma koludur; bu nedenle 02-408’i ana kol, çekici merdanenin kendisi veya bütün kaldırma düzeneği gibi sunmamak gerekir. Üretici katalog adlandırması, parçanın arka çekici ünitesinde manuel kaldırma bağlantısına ait olduğunu gösterir.

Atölyede kullanım

• DLR 1508P/PR arka çekici ünitesinde elle kaldırma kolu/bağlantısı için 02-408 kodu parça çiziminde yer alıyorsa.
• Arka çekicinin elle kaldırma hareketi sırasında bağlantı parçası hasar görmüşse ve bakım çizimi değişim kararını 17-05 konumuna bağlıyorsa.
• Arka çekici mekanizması sökülüp yeniden toplanırken, 02-408’i 02-219 kodlu ayrı kaldırma kolundan ayırmak için.

Model ve işlev kontrolü

Kansai, 1508’i bel bandı dikimi için tanımlar; P arka çekicili, PR ise kavisli bel bandı dikimi içindir. Parça kitabı 02-408’i DLR1508P/PR arka çekici mekanizmasında gösterir; Carioca kartında alt model belirtilmediğinden makine etiketini ve kendi modelinizin parça çizimini karşılaştırın. Montajı çizimdeki konuma göre yapın; sonrasında arka çekicinin elle kaldırma hareketinin takılmadan gerçekleştiğini makine talimatına göre kontrol edin. Seri dikime geçmeden önce kumaşı çekici altında konumlandırıp kısa bir deneme çalışması yapın.
